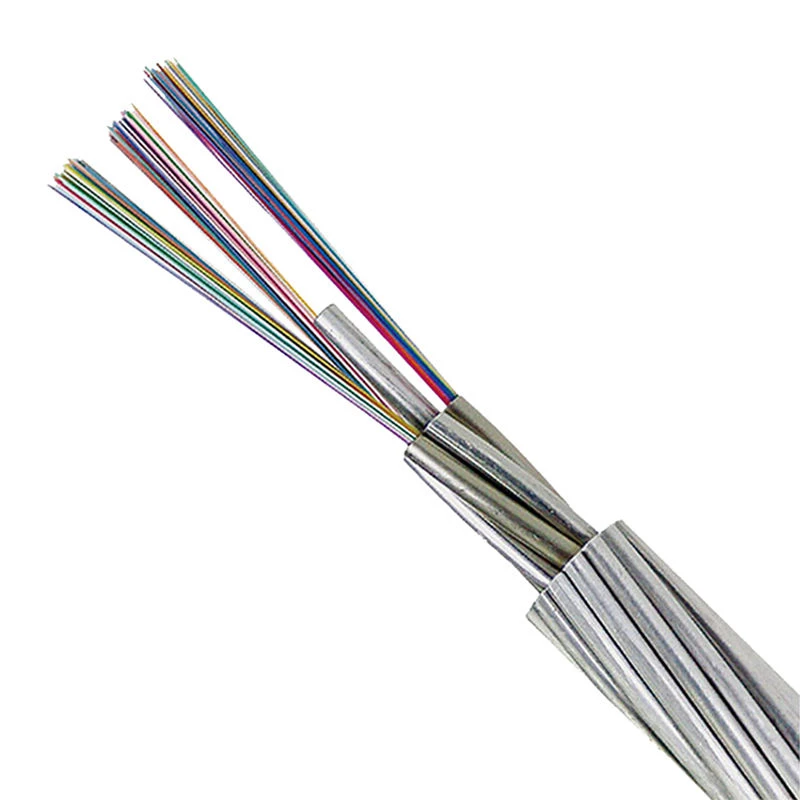

כבל כוח אופטי מיוחד הוא כבל סיב אופטי מיוחד המיועד לרשתות תקשורת חשמל. הוא כולל מבנה צינור רופף משוריין עם אפשרויות סיבים-יחיד, חוזק מתיחה גבוה ועמידות סביבתית. הוא משמש בעיקר לתקשורת שידור כוח אווירי, מערכות OPGW ויישומי רשת שירותים.

תכונות מפתח

שם מותג	גואנגדונג שנגטאנג	מספר דגם	OPGW
סוּג	כבל סיב אופטי	מקום מוצא	גואנגדונג, סין
מספר מוליכים	גדול או שווה ל-10	מבנה	יחידת צינור, משוריין, צינור רופף
הַתקָנָה	ALL מטוס תמיכה עצמית	ליבת סיבים	12 ליבות 24 ליבות 48 ליבות 64 ליבות
תקן בדיקה	חברת החשמל	שם מותג	OEM
שם המוצר	כבל אופטי	נדן חיצוני	כָּבוּל
נָמָל	גואנגז'ו

מפרט טכני

ספירת סיבים	קוטר נומינלי (מ"מ)	משקל נומינלי (ק"ג/ק"מ)	מקסימום סיבים לצינור	מספר (צינורות+מילוי)	עומס מתיחה מותר (N)		התנגדות ריסוק מותרת (N/100 מ"מ)
ספירת סיבים	קוטר נומינלי (מ"מ)	משקל נומינלי (ק"ג/ק"מ)	מקסימום סיבים לצינור	מספר (צינורות+מילוי)	טווח קצר	לטווח ארוך	טווח קצר	לטווח ארוך
2-36	12.1	125	6	6	3000	1000	3000	1000
36-72	13.9	135	12	6	3000	1000	3000	1000
74-96	16	170	12	8	3000	1000	3000	1000
98-120	16.6	210	12	10	3000	1000	3000	1000
122- 144	18.2	245	12	12	3000	1000	3000	1000
144-216	18.3	250	12	18 (2 שכבות)	3000	1000	3000	1000

תכונות עיקריות

מבנה צינור רופף משוריין מספק הגנה מכנית חזקה וביצועי סיבים אמינים בסביבות חיצוניות קשות.
תאימות סיבים-יחידים תומכת בשידור-למרחק ארוך עם הנחתה נמוכה ואיכות אות יציבה.
חוזק מתיחה גבוה עד 3000N מבטיח התקנה בטוחה בקווי אוויר-תומכים בעצמם.
אפשרויות המעטפת החיצונית PE/AT מספקות עמידות בפני מזג אוויר והגנה מפני לחות, חשיפה ל-UV וקורוזיה.
תצורות ספירת סיבים מרובות מ-12 עד 216 סיבים עומדות בדרישות שונות של קיבולת תקשורת הספק.

יישומים אופייניים

01/

רשתות העברת חשמל
משמש לקישורי תקשורת בקווי חשמל עיליים ובמערכות חשמל.

02/

פרויקטי החלפה והרחבה של OPGW
מתאים לשדרוג או הרחבת יכולת תקשורת אופטית ברשתות חשמל.

03/

מערכות תקשורת רשת חכמה
תומך בהעברת נתונים אמינה עבור רשתות ניטור, בקרה ואוטומציה.

04/

רשתות תקשורת כוח רכבת
מספק קישוריות סיבים יציבה לאורך תשתית רכבת מחושמלת.

05/

Tרשתות עמוד השדרה של תקשורת
משמש להעברת סיבים-ארוכים שבהם נדרש חוזק מכני גבוה.

06/

רשתות שירות תעשייתיות
מיושם במפעלי אנרגיה ואתרי תעשייה הדורשים כבלים אופטיים חיצוניים עמידים.

OEM וייצור מותאם אישית

אפשרויות התאמה אישית

פריט התאמה אישית	אפשרויות זמינות
ספירת סיבים	12, 24, 48, 64, 72, 96, 120, 144, 216 ליבות או מותאם אישית
סוג סיבים	G652D, G657A ואפשרויות סיבים- יחיד אחרות

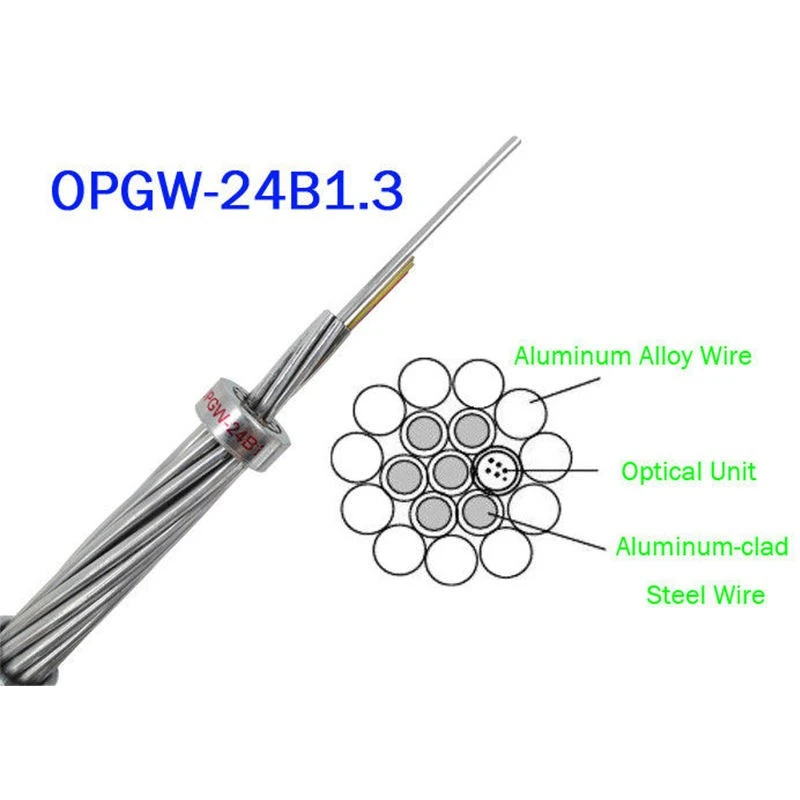

מבנה כבל	יחידת צינור, צינור רופף, משוריין, עיצוב אווירי-תומך בעצמו
חומר ז'קט	PE, AT או חומרי נדן מותאמים אישית
צבע ז'קט	שחור סטנדרטי או צבעים מותאמים אישית
קוטר כבל	כ. 12.1מ"מ–18.3 מ"מ תלוי בספירת הסיבים
משקל כבל	כ. 125–250 ק"ג/ק"מ תלוי במבנה
הַדפָּסָה	סימון כבלים מותאם אישית, לוגו ומידע טכני
אורך תוף	אורך ייצור סטנדרטי או דרישות מטר מותאמות אישית
אריזה	אריזות תוף מעץ, תוויות מותאמות אישית ועיצוב אריזות
סֵמֶל	הדפסת לוגו OEM זמינה
עיצוב גרפי	סימון מוצר ואריזה בהתאמה אישית

שירותי OEM

עיצוב כבל מותאם אישית לפי דרישות הפרויקט
הפקת מותג פרטי עם מיתוג לקוח
ספירת סיבים מותאמת אישית ומפרטים מכניים

אריזה וסימון כבלים בהתאמה אישית
תמיכה במסמכים טכניים
שירות ייצור ואישור לדוגמא
ייצור בכמות גדולה עבור מפיצים בחו"ל

תאימות ותקני תעשייה

ISO 9001:2015 -מערכת ניהול איכות המבטיחה תהליכי ייצור מבוקרים ואיכות מוצר עקבית.
ISO 14001:2015 -מערכת ניהול איכות הסביבה לנוהלי ייצור אחראיים.
סדרת IEC 60794 -תקנים בינלאומיים לתכנון, ביצועים ובדיקות של כבלי סיבים אופטיים.
ITU-T G.652.D –סטנדרטי עבור סיבים- במצב יחיד עם ביצועי הנחתה אופטימליים.

ITU-T G.657 –סטנדרטי לסיב-לא רגיש במצב יחיד-בשימוש בסביבות התקנה תובעניות.
RoHS -מגביל חומרים מסוכנים במוצרי חשמל ואלקטרוניקה.
REACH -מבטיח עמידה בדרישות הבטיחות הכימית.
החייאה (כאשר רלוונטי) -מגדיר את דרישות התגובה-ל-שריפה עבור כבלים המשמשים בסביבות בניין מוסדרות.

ייצור ובקרת איכות

תהליך ייצור

בדיקת סיבים אופטיים:בדיקת סיבים נכנסים עבור הנחתה, גיאומטריה וביצועים אופטיים.
שחול צינורות רופפים:הנחת סיבים לתוך צינורות מגן עם תרכובת מילוי להגנה על לחות.
תהליך נטישה:צינורות רופפים וחומרי מילוי מסודרים סביב איבר החוזק המרכזי.
יישום שריון:התקנת שכבת שריון מגן לחוזק מכני משופר.
שחול נדן חיצוני:נדן PE או AT מוחל בקוטר ועובי מבוקרים.
הדפסת כבלים וסימון מד:סימון זיהוי לפי דרישות הלקוח.

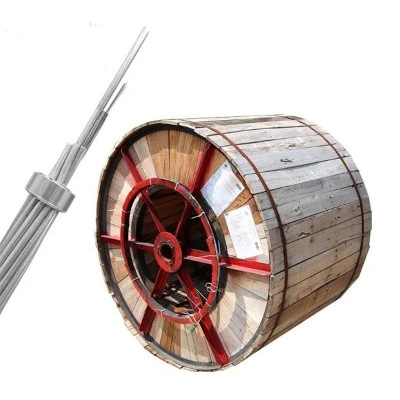

בדיקת כבלים סופית ואריזת תוף:כבלים מלאים נבדקו ונארזו על תופי עץ לייצוא.

אבטחת איכות

בדיקת הנחתה אופטית
בדיקת ביצועים OTDR
בדיקת גיאומטריית סיבים
בדיקת חוזק מתיחה
בדיקת עמידות לריסוק
קוטר כבל ומשקל מדידת
בדיקת עובי הנדן
בדיקת חדירת מים
מבחן מחזור טמפרטורה
בדיקת עמידות להזדקנות
בדיקת אריזה

אריזה ומשלוח

פרטי אריזה	תוף עץ, 70X70X55 ס"מ	נמל שיגור	גואנגז'ו, שנזן
מכירת יחידות	פריט בודד	גודל אריזה בודדת	10X10X10 ס"מ
משקל ברוטו בודד	0.150 ק"ג	דוגמאות לאריזה

קיבולת אספקה

יכולת אספקה

1000000 מטר ליום

זמן אספקה

כמות (מטרים)	1 - 5000	5001 - 20000	20001 - 2000000	> 2000000
זמן אספקה (ימים)	6	10	30	יש לנהל משא ומתן

אפשרויות התאמה אישית

אוֹפְּצִיָה	מינימום לְהַזמִין:	עמלת התאמה אישית
לוגו מותאם כמתבקש	1000 מטר	--
אריזה בהתאמה אישית כמתבקש	1000 מטר	--
התאמה אישית גרפית כמתבקש	1000 מטר	--

20251117142021023

20251117142021025

20251111133105015

20251111133105016

שאלות נפוצות

ש: מהי כמות ההזמנה המינימלית עבור מוצרים מותאמים אישית?

ת: שירותי לוגו, אריזה וגרפיקה מותאמים אישית דורשים בדרך כלל כמות הזמנה מינימלית של 1000 מטר. מוצרים סטנדרטיים עשויים לתמוך בכמויות שונות.

ש: מהו זמן אספקת הייצור?

ת: זמן אספקה טיפוסי נע בין 6 ל-30 ימים בהתאם לכמות ההזמנה. פרויקטים בנפח גדול- דורשים אישור על סמך לוחות זמנים של ייצור.

ש: כיצד יש לאחסן תופי כבלים אופטיים לפני ההתקנה?

ת: יש לאחסן את תופי הכבלים בתוך הבית, מוגנים מפני לחות, אבק וחשיפה ל-UV. יש למקם את התופים בצורה אופקית ולא לאחסן זקוף.

ש: אילו שיטות משלוח זמינות עבור הזמנות בחו"ל?

ת: דוגמאות נשלחות בדרך כלל על ידי DHL, FedEx, UPS או TNT עם שירות מדלת-ל-דלת. ניתן לשלוח הזמנות בתפזורת באמצעות הובלה אווירית או הובלה ימית.

ש: אילו תנאי תשלום אתה מקבל?

ת: תנאי תשלום נפוצים כוללים T/T (תשלום מראש של 30% ו-70% לפני המשלוח). ניתן לנהל משא ומתן על L/C, PayPal, Western Union ו-D/P בהתאם לתנאי ההזמנה.

ש: אילו מסמכי יצוא אתה יכול לספק?

ת: מסמכי יצוא סטנדרטיים כוללים חשבונית מסחרית, רשימת אריזה, תעודת מקור, דוח בדיקת איכות ומסמכי משלוח.

ש: האם לקוחות יכולים לארגן בדיקת צד שלישי-לפני המשלוח?

ת: כן. ניתן לארגן שירותי בדיקה-של צד שלישי בהתאם לדרישות הלקוח לפני המשלוח, כולל בדיקת מפעל ודוחות בדיקת מוצרים.
