GYTC8S

GYTC8S איור-8 כבל סיב אופטי תומך בעצמו

GYTC8S הוא כבל סיבים אופטיים חיצוניים תומך בדמות-8 עצמית- המיועד לפריסת טלקומוניקציה אווירית ופריסה של רשתות פס רחב. חוט המסנג'ר המשולב שלו מספק תמיכה מכנית, בעוד יחידת הכבל האופטי משלבת צינורות רופפים תקועים, הגנה חוסמת מים, שריון סרט פלדה ונדן PE חיצוני.

כבל חיצוני GYTC8S
GYTC8S Outdoor Cable הוא כבל סיבים אופטיים -אווירי המיועד לרשתות תקשורת חיצוניות. הוא כולל מבנה צינור רופף תקוע, שליח תיל פלדה, ותומך ב-G652D, G657 ובסיבים מולטי-מודים.
יותר

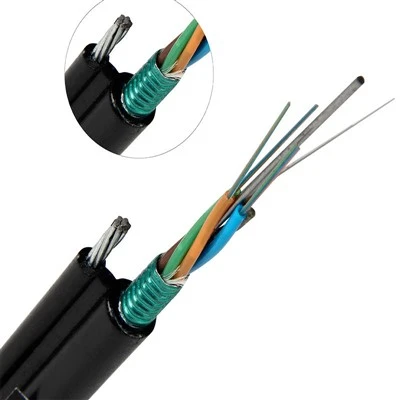

כבל תקשורת אופטי של Gytc8s
כבל תקשורת אופטי GYTC8S הוא כבל סיבים אופטיים אוויריים-עצמי חיצוני עם מבנה-8, שליח חוטי פלדה ומעיל PE/LSZH. הוא תומך ב-G652D, סיבים במצב יחיד ורב-מודים עבור יישומי טלקומוניקציה, אוויר ורשתות צינור...
יותר
כבל אופטי עילי של Gytc8S
כבל אופטי עילי של Gytc8S הוא כבל סיבים אופטיים אוויריים-תומך בעצמו חיצוני עם מבנה 8, חוט שליח פלדה משולב ועיצוב סיב צינור רופף.
יותר

מפרט של כבל אופטי GYTC8S

שם מותג	כבל אופטי של Shengtang	מספר דגם	GYTC8S
סוּג	כבל סיב אופטי חיצוני	מקום מוצא	גואנגדונג, סין
מספר מוליכים	גדול או שווה ל-10	מספר דגם	GYTC8S
צֶבַע	שָׁחוֹר	חומר ז'קט	PE/LSZH
ספירת סיבים	2-144	חבר כוח	חוט פלדה פוספט
נוֹהָג	עבור שחבור	MOQ	2000 מטר/מטר
בַּקָשָׁה	טלקומוניקציה, אוויר, צינור	נָמָל	גואנגז'ו
מקום מוצא	גואנגדונג, סין (יבשת)

למה לבחור בכבל איור-8?

עבור פריסה אווירית, למבנה התומך יכולה להיות השפעה ישירה על עלות ההתקנה ומורכבות הפרויקט.

Messenger משולב:חוט השליח משולב במבנה הכבל 8, ומאפשר לכבל לספק תמיכה אווירית משלו במקום להסתמך על חוט שליח שהותקן בנפרד.

התקנה מהירה יותר מהאוויר:תצורת הכבל-ו-המסנג'ר המשולבת יכולה לפשט את ההתקנה מכיוון שהכבל האופטי והאלמנט התומך פרוסים יחד.

הגנת סרט פלדה:שריון סרט הפלדה מוסיף הגנה מכנית לליבה האופטית ויכול לשפר את העמידות בפני ריסוק ופגיעה חיצוניים בהשוואה למבנים לא-משוריין.

הגנת סיב צינור רופף:סיבים אופטיים נמצאים בתוך צינורות רופפים, מה שמאפשר לסיבים להישאר מבודדים יחסית מלחץ מכני חיצוני ושינויים סביבתיים.

בניית מים-חוסמת:חומרים חוסמי מים- יכולים לסייע בהגבלת נדידת לחות אורכית בתוך ליבת הכבל, שיקול חשוב לפריסה חיצונית.

נדן PE חיצוני:נדן חיצוני PE משמש בדרך כלל כדי לספק הגנה מפני הסביבה החיצונית, כולל חשיפת UV ותנאי מזג אוויר כלליים.

מבנה כבל GYTC8S

GYTC8S משתמש במספר שכבות הגנה כדי לאזן בין ביצועים אופטיים לדרישות מכניות אוויריות.

סיבים אופטיים:הסיבים האופטיים מספקים את נתיב השידור של רשת התקשורת.

צינורות רופפים PBT:סיבים ממוקמים בתוך צינורות רופפים המספקים הגנה מכנית וסביבתית.

חבר כוח מרכזי:איבר חוזק מרכזי מתכתי מספק תמיכה מבנית לליבה של הכבל.

חומר חסימת מים-:תרכובות או חומרים חוסמי מים- עוזרים להפחית את נדידת המים האורכית בתוך הכבל.

שריון קלטת פלדה:שכבת סרט פלדה מספקת הגנה מכנית נוספת סביב הליבה האופטית.

שליח פלדה:שליח הפלדה המשולב מספק את הפונקציה התומכת הנדרשת להתקנה אווירית בדמות 8.

נדן חיצוני PE:הנדן החיצוני מגן על הכבל מפני הסביבה החיצונית.

השוואת טכנולוגיה: GYTC8S לעומת ADSS

פָּרָמֶטֶר	GYTC8S (איור-8)	ADSS (תומך הכל-דיאלקטרי עצמי-
עיצוב מבני	פרופיל Composite Figure-8 עם חוט שליח פלדה משולב.	פרופיל אחיד, מעגלי עם איברים פנימיים שאינם-מתכתיים.
חבר כוח ראשי	חוט פלדה מגולוונת.	Aramid Yarn (או סיבי מודלוס גבוה- דומה).
אורך טווח מקסימלי	טווחים קצרים עד בינוניים בדרך כלל (50 מ' - 150 מ').	טווחים ארוכים עד ארוכים מאוד (100 מ' - 1000 מ'+).
חסינות EMI/RFI	לא חסין. חוט המסנג'ר המתכתי יכול לשמש כאנטנה ודורש הארקה מתאימה.	חסין לחלוטין, מה שהופך אותו מתאים להתקנה ליד קווי חשמל.
סביבת התקנה	עמודי הפצה של טלקום, אזורי מתח נמוך-, רשתות FTTx.	מגדלי שידור-במתח גבוה,-עמודי שדרה למרחקים ארוכים, מעברי נהר/קניון, אזורים רגישים ל-RF-.
משקל & העמסת מוט	בדרך כלל כבד יותר בגלל רכיב הפלדה, מה שמטיל עומס גדול יותר על מוטות.	משקל קל יותר עבור דירוג חוזק נתון, הפחתת עומס המוט.
סכנת קורוזיה	חוט השליח הפלדה רגיש לקורוזיה לאורך זמן, במיוחד באזורי חוף או תעשייה.	אין סיכון לקורוזיה מתכתית, מה שמוביל לחיי שירות ארוכים יותר בסביבות קשות.
חומרה נלווית	דורש מהדקים סטנדרטיים של מתח והשעיה המיועדים לחוטי שליח.	דורש חומרה דיאלקטרית מיוחדת (קצוות ללא מוצא, ערכות מתלים) כדי לאחוז בכבל מבלי לפגוע בו.

יישומים

פס רחב כפרי

מתאים להרחבת רשתות סיבים על פני אזורים כפריים שבהם ניתן להשתמש בעמודים קיימים לפריסה אווירית.

FTTx Feeder Networks

ניתן לשקול עבור קטעי הזנה אוויריים המחברים בין תשתית הפצה לרשתות גישה.

רשתות טלקום

המסנג'ר המשולב הופך את GYTC8S למתאים למסלולי עמודי טלקום שבהם עדיפה מבנה 8.

רשתות תקשורת מקומיות

יכול לשמש עבור קטעים אוויריים של תשתית תקשורת מקומית ואזורית.

רשתות קמפוס ותעשייה

מתאים למקטעים חיצוניים של רשתות תקשורת פרטיות שבהן נדרשת פריסה מבוססת עמודים-.

מסלולי עמוד שדרה אוויריים

ניתן לשקול תצורות -סיבים- גבוהות יותר עבור נתיבי תקשורת אוויריים בעלי קיבולת- גדולה יותר, בכפוף לדרישות טווח ודרישות מכניות.

שיקולי התקנה

התקנה נכונה חיונית להשגת הביצועים המכניים הצפויים של GYTC8S.

חומרת עמוד:השתמש בחומרת מתיחה והשעיה המיועדת לקוטר המסנג'ר ולתצורת הכבל.

ניהול טווח:אשר את מרווח העמודים ואת המרווח המרבי לפני בחירת הכבל.

צניחה ומתח:יש לשלוט על מתח ההתקנה והצניחה בהתאם לדרישות ההנדסיות של הפרויקט.

כיפוף כבל:הימנע מכיפוף מוגזם במהלך משיכה, הרמה וסיום.

טיפול במסנג'ר:אל תפגע או תעוות את שליח הפלדה המשולב במהלך ההתקנה.

הַאֲרָקָה:מכיוון ש-GYTC8S משלב רכיבים מתכתיים, יש להעריך את דרישות ההארקה וההצמדה בהתאם לתכנון הרשת המקומית ולדרישות החשמל/בטיחות החלות.

תהליך ייצור

ייצור GYTC8S משלב הרכבה של כבל אופטי עם חיזוק מכני ויצירת איור 8.

הכנת סיבים

סיבים אופטיים נבדקים בהתאם לסוג הסיבים המפורטים ולדרישות האופטיות.

היווצרות צינור רופף

סיבים ממוקמים בצינורות רופפים-בחוזק גבוה עם חומרי המילוי וההגנה שצוינו.

SZ Stranding

צינורות רופפים ואלמנטים מילוי תקועים סביב איבר החוזק המרכזי כדי ליצור את ליבת הכבל.

חסימת מים

חומרים חוסמי מים- מיושמים כדי להפחית את העברת הלחות דרך ליבת הכבל.

יישום קלטת פלדה

שריון סרט פלדה מוחל סביב ליבת הכבל בהתאם למבנה המאושר.

הכנת מסנג'ר

שליח הפלדה שצוין מוכן לסעיף התמיכה העצמית-.

איור-8 נדן

ליבת הכבל האופטי והשליח משולבים דרך מבנה המעטפת החיצוני דמוי 8.

בדיקה ובדיקה

מאפיינים אופטיים, מימדים ומכאניים נבדקים לפי המפרט המוסכם.

בקרת איכות

עבור פריסה אווירית, בקרת האיכות צריכה לכסות הן ביצועים אופטיים והן מהימנות מכנית.

בדיקת סיבים:סוג סיבים ומאפיינים אופטיים מאומתים מול המפרט המאושר.

אימות ספירת סיבים:מספר וזיהוי הסיבים נבדקים לאורך הייצור.

בדיקת צינור רופף:מידות הצינור, מיקום הסיבים ומצב המילוי מנוטרים.

בקרת מידות כבל:קוטר הכבל, מידות השליח ופרופיל איור-8 נבדקים.

בדיקת מתיחה:ביצועים מכניים מוערכים בהתאם לעיצוב הכבל שנבחר.

בדיקת ריסוק:מבנה הכבל המשוריין מוערך מול דרישות ההתנגדות-המתאימות לריסוק.

בדיקת כיפוף:ביצועי הכיפוף נבדקים בהתאם למפרט המוצר הרלוונטי.

בדיקת נדן:נבדקים מראה מעטפת PE, עובי, סימון ואיכות פני השטח.

בדיקה סופית:הכבל המוגמר נבדק מול המפרט הטכני המאושר לפני האריזה.

כבל GYTC8S מותאם אישית

לא לכל רשת אוויר יש את אותה תוחלת, ספירת סיבים או דרישות סביבתיות. אנו תומכים בתצורות GYTC8S מותאמות אישית עבור רכש מבוסס פרויקטים-.

התאמה אישית יכולה לכלול:

ספירת סיבים
סוג סיבים
מפרט חוטי Messenger
מידות כבל
תצורת סרט פלדה

חומר נדן
צבע נדן
זיהוי כבל
סימון מטר
לוגו לקוח
אורך כבל

חוזק החברה

Guangdong Shengtang הוא מיזם היי-טק לאומי- המתמחה בכבלי סיבים אופטיים, חוטים, התקנים וציוד גישה, עם מכירות שנתיות של ~10 מיליון קילומטרים ליבה. המוצרים משרתים רשתות עמוד שדרה לאומיות ומיוצאים לארה"ב, יפן, קוריאה, דרום מזרח אסיה, אירופה והמזרח התיכון למגזרי טלקום, רכבות, חשמל, שידור, תעופה וחלל והגנה. ידועה בחומרי גלם איכותיים, בקרת תהליכים ובשירות לאחר-המכירות, החברה מחדשת ללא הרף עם מוצרים מוגנים בפטנט.

אריזה ומשלוח

אריזת תוף כבלים:GYTC8S מסופק בדרך כלל על תופי כבלים מתאימים להובלה בטוחה, אחסון ופריסה מבוקרת באתר הפרויקט.

אריזה מותאמת אישית:ניתן לארגן גודל תוף, אורך כבל, תוויות מוצר, סימון מד וזיהוי OEM בהתאם לדרישות ההזמנה.

אפשרויות משלוח

הובלה ימית:מומלץ עבור-הזמנות כבלים בנפח גדול ומשלוחי פרויקטים.
משא רכבות: זמין עבור מסלולים בינלאומיים נבחרים שבהם תחבורה רכבת היא מעשית.
הובלה אווירית:מתאים לדוגמאות, הזמנות דחופות ומשלוחים-קטנים יותר.


MOQ, זמן אספקה ותשלום

בעת תכנון הפרויקט, יש להעריך באופן מקיף את הכמות, מחזור הייצור וזמן האספקה.

כמות (מטרים)	1 - 4000	4001 - 90000	90001 - 1000000	> 1000000
זמן אספקה (ימים)	5	15	30	יש לנהל משא ומתן

תנאי התשלום כוללים:

T/T: הפקדה של 30%, 70% לפני המשלוח
PayPal או ווסטרן יוניון

עבור הזמנות מותאמות אישית או בנפח גדול-, יש לאשר את ה-MOQ הסופי, זמן ההובלה ותנאי התשלום בהצעת המחיר.

הכרה בתעשייה

המוצרים שלנו זוכים לאמון על ידי שחקנים מובילים בתעשייה ברחבי סין, כולל China Telecom, China Mobile, China Unicom, China Railway Construction Corporation (CRCC), China Eastern Airlines ו-PetroChina. שותפויות ארוכות טווח אלו-מדגימות את המהימנות והתחרותיות שלנו בשירות תשתיות ותקשורת קריטיות.

הסמכות

Guangdong Shengtang Shengtang Cable & Communication Equipment Co., Ltd פועלת תחת מערכת ניהול איכות קפדנית וקיבלה הסמכה בינלאומית, לרבות SGS ISO 22000:2005, המשקפת את המחויבות שלנו לאיכות מוצר עקבית ולבקרת תהליכים.

productcate-1-1

שאלות נפוצות

ש: איזה ספירת סיבים זמינה?

ת: מפרט המוצר הנוכחי של Shengtang מפרט 2-144 סיבים, עם תצורות מותאמות זמינות.

ש: האם GYTC8S מתאים לפס רחב כפרי?

ת: כן. איור-8 כבלים תומכים בעצמם משמשים בדרך כלל לגישה אווירית ולפריסת פס רחב כפרית, כאשר תשתית עמודים קיימת זמינה.

ש: מה ההבדל בין GYTC8S ל-ADSS?

ת:GYTC8S משתמש במבנה שליח מתכתי ודמות-8, בעוד ש-ADSS משתמש במבנה דיאלקטרי התומך בעצמו. הבחירה תלויה בסביבה החשמלית, תוחלת, העמסת עמודים ודרישות הפרויקט.

ש: האם ניתן להתקין את GYTC8S ליד קווי-מתח גבוה?

ת: מכיוון ש- GYTC8S מכיל רכיבים מתכתיים, יש להעריך בקפידה את הסביבה החשמלית. כאשר נדרש כבל דיאלקטרי מלא, ADSS עשוי להיות מתאים יותר.

ש: האם GYTC8S עמיד למים?

ת: מבנה ה-הצינור והמים- הרופף שלו נועד להגביל את חדירת הלחות ואת נדידת המים לאורך. יש לאשר את הביצועים המדויקים של חסימת המים- בגיליון הנתונים של המוצר.

ש: מהי טמפרטורת הפעולה האופיינית?

ת: עיצובים טיפוסיים של GYTC8S יכולים לתמוך ב-40 מעלות עד +70 מעלות בקירוב, אך דירוג הטמפרטורה הסופי תלוי במבנה ובמפרט שנבחרו.

ש: מהו MOQ?

ת: ה-MOQ הרשום הנוכחי הוא 2,000 מטר. להזמנות מותאמות עשויות להיות דרישות שונות.

ש: אילו שיטות משלוח זמינות?

ת: הובלה ימית, הובלה ברכבת והובלה אווירית זמינות בהתאם ליעד, נפח ההזמנה ודרישות המשלוח.

ש: האם אתה יכול לספק מדגם GYTC8S?

ת: כן. זמינות הדוגמאות תלויה בתצורה המבוקשת ובדרישות הפרויקט.

ש: מהו זמן ההובלה?

ת: זמן ההובלה שפורסם הוא כ-5-30 ימים בהתאם לכמות ההזמנה, כאשר הזמנות גדולות יותר כפופות למשא ומתן. זמן אספקה סופי צריך להיות מאושר בהצעת המחיר.
